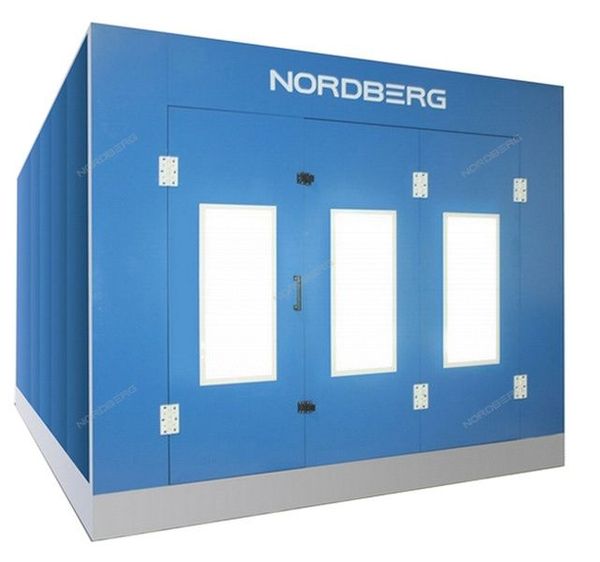

Окрасочно-сушильная камера NORDBERG STANDART

Окрасочно-сушильная камера (ОСК) NORDBERG STANDART предназначена для окраски легковых автомобилей целиком или частично. Камера представляет собой кабину на металлическом основании с вентиляторной группой для нагнетания избыточного давления воздуха внутри кабины и для обеспечения устойчивого воздухопотока. Установка NORDBERG STANDART работает в следующих режимах: 1. ПОКРАСКА В камере поддерживается постоянная температура +20≈25 ⁰С в зависимости от применяемой краски. 2. СУШКА В камере поддерживается постоянная температура +60≈80 ⁰С в зависимости от применяемой краски и установленных пластмассовых деталей автомобиля. 3. ПРОДУВКА Кратковременный режим для удаления из камеры летучих соединений и паров краски, а также для остывания после сушки. ОСОБЕННОСТИ Кабина состоит из сэндвич-панелей, изготовленных с дополнительным запасом прочности из толстого металла и наполненных пенополистиролом. Толщина металла панелей составляет 0,6 мм. По торцам панели усилены дополнительными ребрами жесткости, что значительно продлевает срок их эксплуатации и исключает ситуации когда от избыточного давления панель может быть выдавлена воздухом. Металлическое основание состоит из 5 рядов решеток, под которыми расположены дополнительные металлические панели для точно рассчитанного распределения воздухопотока внутри камеры. ОСК имеет дополнительные опоры под 2 и 4 рядами решеток. Боковые LED-светильники вмонтированы в панели и расположены вертикально. Угловые LED-светильники расположены вдоль по всей длине камеры. Светильники имеют пониженное энергопотребление и выполнены во взрывозащищенном исполнении. Дверь оператора скрасочно-сушильной камеры укреплена изнутри. Цилиндр размером 40х200 мм входит в комплект. ОСК можно установить на пол или в приямок. Радиальные электромоторы воздухозабора и удаления воздуха имеют минимальную шумность и вибрацию. Их потребление составляет 7,5 кВт, 25000 м³/час. Для переключения режимов нагрев/сушка используется заслонка (шибер) с пневматическим клапаном, который работает намного надежнее и быстрее, чем электрический привод. Для переключения режимов не требуется отключать моторы камеры. ОСК снабжена дополнительными фильтрами перед и после заслонки. Установка NORDBERG STANDART снабжена ручными воздухозаслонками для регулировки объема воздуха (в блоке воздухозабора) и внутреннего давления (в блоке удаления воздуха). Вентиляторы камеры могут быть установлены сбоку, сзади и над камерой. Для крепления сверху необходима дополнительная усиливающая конструкция. Пульт управления комплектуется японским температурным контроллером Shinko. В данных контроллерах можно запрограммировать сразу 2 режима работы. Настройки сохраняются в течение длительного времени, отсутствует необходимость программировать их еженедельно. Нагрев воздуха в покрасочной камере осуществляется итальянской дизельной горелкой Riello. В комплекте с камерой поставляется полный комплект фильтров, необходимых для полноценной работы ОСК. Для ввода камеры в эксплуатацию необходимо дополнительно приобрести: S7-1 Герметик белый (Glass Glue (white)) - 5 шт. S7-2 Герметик полиуретановый (Glass Glue (polyurethane glue)) - 5 шт. Воздуховодные коробы (количество зависит от размеров помещения)* Бак для дизельного топлива - 1 шт. Провода для подключения пульта управления к электрическому щитку (длина зависит от размеров помещения) Въездные трапы (при установке камеры на пол) - 1 комплект *Воздуховодные коробы в комплект не входят. Характеристики: Уровень шума 80 дБ Мощность теплообменника (не горелки) 210 кВт Освещенность (в люксах) 1100 Лк Скорость воздухопотока в пустой камере 0,25 м/с Макс. мощность потребления 16,5 кВт. Дверь персонала со смотровым окном и замком-клапаном, устанавливается в любое место. Дверь усилена изнутри. 800х2000 мм. 3-х створчатые ворота 3000х2600 мм. Теплообменник изготовлен из термостойкой, нержавеющей стали. 1220x600x1020 мм Напольные решетки — полностью покрывают основание 5 рядов - 30 шт. Рамки напольных фильтров с сеткой 5 рядов - 30 шт. Наружные габариты 7000х5250х3400 мм Основание - профилированный металл. номинальная нагрузка на пол 600 кг на отпечаток колеса. имеется возможность установки на уровень пола или в бетонный приямок 7000х4000х300 мм. Внутренние габариты 6900х3900х2650 мм. Электромотор притока - радиальный мотор, имеет выcокую производительноcть и долговечен. 7,5 кВт. 25000 м3/час. Электромотор вытяжки - радиальный мотор, имеет выcокую производительноcть и долговечен. 7,5 кВт. 25000 м3/час. Воздушная заcлонка — шибер Для управления давлением Заслонка рециркуляции, управляетcя пневмоприводом Экономия топлива в режиме сушки Вертикальные настенные светильники Philips, светодиодные, покрыты порошковой краской 8 шт. по 2 лампы 16 вт. Итого 16 ламп, 256 вт. Наклонные потолочные светильники Philips, светодиодные, покрыты порошковой краской 8 шт. по 4 лампы 16 вт. Итого 32 лампs, 512 вт. Стеновые сэндвич панели, наполнитель — пенополистерол (EPS) Толщина наполнителя 50 мм. Толщина металла панелей 0,6 мм. Теплогенераторный блок - в нем находятся моторы, теплогенератор, фильтры, заслонка, горелка, пневмоцилиндр и шибер. Изготовлен из профилированного металла, стенки – сэндвич панель Противопожарный датчик Автоматическое отключение горелки в случае превышения температуры Фильтры Подготовительный, потолочный, напольный (фиберглассовый), угольный Горелка производство Италия. Расход дизельного топлива 8 - 18 кг/час. Тепловая мощность 95 - 213 кВт "Riello F40 серия G20 (опционально можно установить горелку на природном газе или отработанном топливе) Пульт управления Управляющее реле. Режимы работ: окраска, окраска с подогревом, сушка. Выключатели освещения, таймер сушки, температурное реле, таймер, аварийное отключение, индикатор ошибок, датчик давления. Температурный контроллер Японской компании (с функцией сохранения параметров). Упаковка 1 Вес, кг 40 Длина, мм 4006 Ширина, мм 300 Высота, мм 166 Упаковка 2 Вес, кг 14.9 Длина, мм 500 Ширина, мм 350 Высота, мм 300 Упаковка 3 Вес, кг 6.75 Длина, мм 1140 Ширина, мм 780 Высота, мм 1 Упаковка 4 Вес, кг 45.125 Длина, мм 3095 Ширина, мм 1150 Высота, мм 50 Упаковка 5 Вес, кг 31.6 Длина, мм 0 Ширина, мм 0 Высота, мм 0 Упаковка 6 Вес, кг 29.5 Длина, мм 0 Ширина, мм 0 Высота, мм 0 Упаковка 7 Вес, кг 10 Длина, мм 600 Ширина, мм 300 Высота, мм 200 Упаковка 8 Вес, кг 5.8 Длина, мм 3860 Ширина, мм 80 Высота, мм 227
