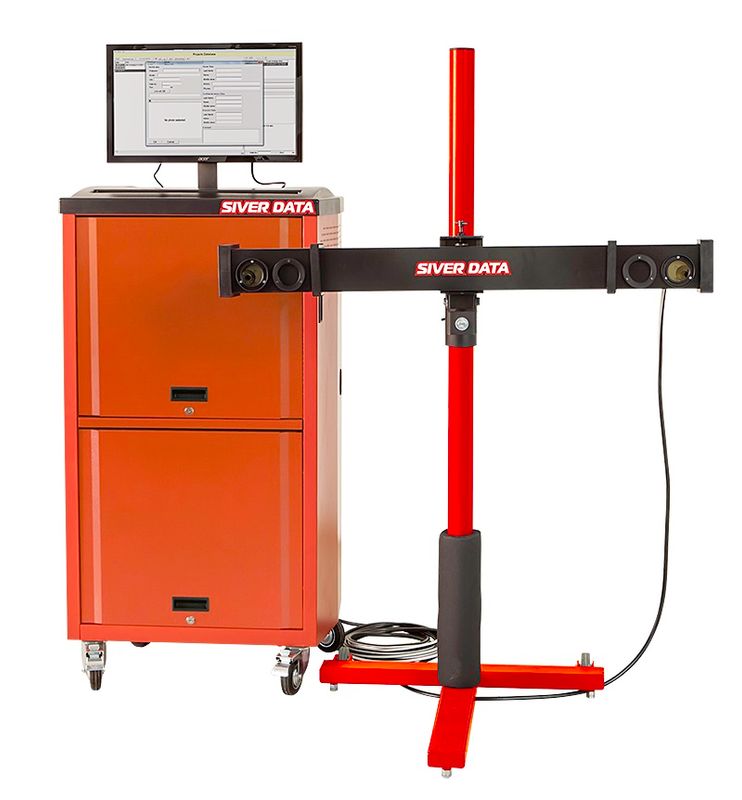

Измерительная система SIVER DATA

Измерительная система – абсолютно необходимый инструмент для кузовного ремонта. Только при ее применении техническое состояние восстановленного автомобиля будет соответствовать его изначальным характеристикам. Наиглавнейшая задача кузовного ремонта состоит не в косметическом выправлении поврежденных участков и элементов, а в точном восстановлении изначальной, заданной автопроизводителем геометрии кузова транспортного средства. Контрольные точки в результате выполнения ремонтных операций должны занять свои четко регламентированные места в пространстве. Без измерительной системы невозможно правильно выправить кузов в принципе. Чтобы знать, каким образом производить ремонтные воздействия, в какую сторону и с каким усилием тянуть, необходимо с максимальной точностью сначала провести предварительную диагностику состояния кузова, а затем уже в процессе правки отслеживать расположения контрольных точек. Невозможно качественно и оперативно восстанавливать машину не видя, куда уходят контрольные точки. Нарушения в геометрии автомобиля негативным образом сказываются на его управляемости. Из-за смещения, неправильного расположения отдельных элементов конструкции, автомобиль в процессе движения будет вести (что наиболее критично на больших скоростях), он будет хуже слушаться руля. На нем, наконец, будет невозможно корректно настроить углы установки колес, что в свою очередь приведет и к повышенному износу шин и опять-таки неблагоприятно отразится на управляемости. Рулетка/линейка не является достаточно эффективным инструментом поскольку: Далеко не до всех контрольных точек можно добраться вручную с рулеткой/линейкой. Рулетка/линейка может проверять параметры только на плоскости и не дает информации о пространственной деформации (например, скручивании) кузова. Применение рулетки существенно затягивает процесс – вы теряете драгоценное время, в течение которого могли бы выполнить еще один заказ и заработать больше денег. Измерительная система – это источник дополнительного дохода. Измерительную систему можно использовать не только при восстановлении геометрии кузова, но и для экспертной оценки: поврежденного автомобиля, результатов ремонта выполненного сторонней СТО или состояния подержанных автомобилей при продаже. Такая оценка требуется: страховым компаниям, организациям торгующим автомобилями с пробегом, частным клиентам. Сегодня основа прибыльности любого автосервиса состоит в качественном и быстром выполнении работ, в высокой производительности труда. Именно этот фактор определяет конкурентоспособность и клиентопривлекательность сервиса. В настоящий момент на российском рынке представлены различные типы измерительных систем. Но только Сивер предлагает удобный и простой в использовании инструмент, обращение с которым не представляет сложности для мастеров различной квалификации и профессионального уровня. SiverData – инновационная электронная измерительная система, объединяющая лучшие характеристики существующих систем! Система сертифицирована и имеет метрологический сертификат. Конструкция системы очень проста. Она состоит всего из четырех компонентов: измерительного щупа (указки), измерительного блока с двумя камерами штатива на котором этот блок размещается тумбочки с компьютером. Система совершенно никак не привязана к стенду правки кузова. Такая конструкция в разы упрощает ее установку и подготовку к работе по сравнению с системами сторонних производителей. Отпадает всяческая необходимость в многочисленных адаптерах, шаблонах «джигах», рельсовых направляющих, громоздких стойках, датчиках и проч. Система просто устанавливается перед автомобилем (или рядом с ним), не требуя никаких дополнительных приспособлений! Все измерения проводятся одной указкой. Можно сразу приступать к работе не монтируя дополнительные приспособления на рихтовочном стенде. Системой легко измеряются любые контрольные точки в любой плоскости: днище кузова, проемы дверей, окон, боковые панели, стойки и т.д. Две камеры получают информацию от находящихся на указке светодиодов в любом месте ее расположения, главное, что бы стереопара видела указку. Тут же считываются координаты проверяемой точки и ее смещение относительно контрольного значения. Даже если SiverData находиться в стороне – это никоим образом не отражается на возможности выполнения измерений как таковых и их точности. Точность измерительной системы – 1-2 мм. Это выше существующих допусков на кузовные работы, составляющих 3-10 мм. Эта точность стабильна. Благодаря примененной математической модели, SiverData сохраняет допустимый предел точности в течение длительного времени. Простое и удобное программное обеспечение с голосовыми подсказками позволяет легко провести измерения, оформить и сохранить заказ, сделать распечатки. Не нужно разбираться в схемах и выполнять сложные расчеты – вся информация уже на экране! SiverData характеризуется высочайшей надежностью. В ней отсутствует высокоточная механика, сложные электромеханические и электронные детали. Весь комплекс работ, начиная от установки системы и кончая распечаткой полученных данных, занимают не более 20-30 минут. Именно быстрота – неоспоримое преимущество SiverData – обеспечивает эффективность такого бизнеса. Измерительная система SiverData – надежный источник стабильной прибыли! Многие пользователи SiverData –построили себе бизнес, вообще не занимаясь кузовным ремонтом. Они оказывают платные услуги, связанные с проверкой геометрии кузова в следующих случаях: Дефектовка аварийных машин (оценка повреждений). При работе со страховыми компаниями и СТО. Проверка качества выполненного ремонта. Проведенный обмер покажет, насколько точно выправлен кузов. Оценка состояния кузова при покупке/продаже подержанного автомобиля. Порядок измерения Система измерения геометрии кузова Siver Data предназначена: Для измерений контрольных размеров кузова повреждённого автомобиля в процессе ремонта. Для документального освидетельствования состояния кузова автомобиля, в случаях, когда невозможно определить визуально. Система обеспечивает бесконтактное измерение координат мишени-указки в пространстве, путём фиксирования её положения видеокамерами и дальнейшим трёхмерным моделированием. Система использует принцип бинокулярного зрения: так же работает человеческий глаз, когда нам необходимо визуально определить расстояние до какого-либо объекта. Функцию «глаз» в системе выполняют две камеры, расположенные на концах измерительной балки. Если какой-либо контрастный объект попадает в поле зрения двух камер, система может точно вычислить его пространственные координаты. Таким контрастным объектом служат расположенные в особом порядке светодиодные лампочки на мишени-указке. Достаточно в поле зрения двух камер прикоснуться щупом к любой интересующей нас точке на кузове автомобиля, чтобы определить её положение в трехмерном пространстве. Данная технология обеспечивает быстрое и точное измерение координат. Точность измерений, обеспечиваемая системой – 1 мм. Сивер Дата имеет сертификат соответствия требованиям безопасности(РОСС RU.MT20.B10732) и метрологический сертификат, который удостоверяет правильность всех получаемых измерений и даёт возможность пользователям системы смело предоставлять данные о состоянии кузова как клиентам, так и страховым компаниям. Измерительный блок Выполнен в виде прочной металлической балки с двумя установленными внутри видеокамерами. Сама балка состоит из двух элементов – внешнего защитного кожуха и мягко закреплённой внутри него прецизионной штанги с камерами. Такая конструкция позволяет уменьшить риск деформации ответственных узлов и обеспечивает установке повышенную «живучесть» в процессе эксплуатации. Измерительный щуп («указка») На боковой поверхности расположены 23 ярких светодиода. Питание указки осуществляется от встроенных батарей размера АА. Связь с компьютером для передачи управляющих команд обеспечивается без использования радиоканала, посредством оптических команд. Сменные щупы В комплект входит несколько насадок: Основной (штатный) щуп. Он самый короткий, неснимаемый, и на нём система обеспечивает наибольшую точность измерений. Боковой поворотный щуп. Он может вращаться вокруг продольной оси и занимать четыре фиксированных положения. Используется либо для измерения точек, лежащих на вертикальной поверхности, либо если между днищем и стапелем слишком мало пространства для того, чтобы можно было расположить указку вертикально. Удлинённый щуп. Он используется в тех случаях, когда измеряемая точка находится за каким-либо выступом на днище автомобиля, мешающим видеокамерам увидеть указку. Экстра длинный щуп, используется для доступа к глубоко расположенным точкам. Переход с одного щупа на другой может происходить непосредственно в процессе измерений. Номер щупа при этом передается в компьютер дистанционно – простым нажатием специальной кнопки, расположенной на указке. Коммутационный блок содержит блок питания для измерительного блока и плату интерфейса для связи с компьютером. Порядок работы с системой SIVER DATA 1. Открытие проекта Необходимо выбрать автомобиль из базы данных и ввести информацию о владельце. 2. Первичный осмотр Необходимо визуально оценить, какая часть автомобиля повреждена, а какая – нет. Открыть базу данных и оценить, какие точки можно задействовать при измерениях в повреждённой части и в неповреждённой. Выбрать 3, а лучше 4-6 точек в неповреждённой части автомобиля. Выбрать в битой части точки, которые нужно проконтролировать (лонжероны, точки крепления подвески и т.д.) 3. Измерение выбранных точек В соответствии с инструкциями программы необходимо измерить все выбранные точки в наиболее удобном порядке. После сопоставления полученных кадров вычисляются пространственные координаты каждой светящейся точки и всей указки в целом, в том числе и координаты измерительного острия – щупа. Таким образом, достаточно в поле зрения двух камер прикоснуться щупом к любой интересующей нас точке на кузове автомобиля, чтобы компьютер определил положение этой точки в трёхмерном пространстве. 4. Анализ результатов измерений Система автоматически, методом последовательных приближений, совмещает все измеренные точки с эталонными точками в базе данных. Точки, отклонения которых больше, чем задано (как правило, 5 мм), считаются деформированными точками (красные). Те, у которых отклонение меньше – помечаются как неповреждённые (зелёные). Результаты всех измерений можно распечатать. Видео: Полная проверка кузова за 20 минут
